Blechplatten / Lochplatten
Spieldosen - Spieluhren
1882 - 1914

Die meisten Fotos lassen sich durch Anklicken vergrößern



So fing alles an.....
Die Vorläufer der Lochplatten-Spieldose mit Metallplatten und Anreißrad, waren die populären Platteninstrumente mit Tonzungen und Blasebalg. Als Toninformationsträger dienten Pappplatten und/oder Zinkringe. Hergestellt in und um Leipzig zwischen 1876 und ca. 1910. Man bezeichnete sie als "Organetten".


Organetten
Organetten sind automatische Harmonikainstrumente mit durchschlagenden Zungen, Kanzellen und Blasebalg. Mit einer Handkurbel setzte man den Blasebalg und den Toninformationsträger wie Platten, Lochbänder oder Walzen in Bewegung.

Das Öffnen und Schließen der Ventile für die Tongebung erfolgte automatisch über einen Hebelmechanismus der jedes Mal dann in Bewegung geriet, wenn die darüber laufende Platte ein dem Ton entsprechendes Loch enthielt.
Der Tonvorrat betrug ca. 16-26 Tonstufen. Die meisten Modelle fuktionierten mit Saugwind.

Insbesondere die Organetten der Hersteller blue041_next.gif PAUL EHRLICH, Fabrik Leipziger Musikwerke blue041_next.gif PHÖNIX, Leipziger Musikwerke Phönix blue041_next.gif EUPHONIKA, Leipziger Musikwerke Euphonika waren weltweit stark verbreitet.


Diese Tischinstrumente - auch als "Schatullen" bezeichnet - hatten bei allen drei Firmen ähnliche Eigenschaften.

Der Tonumfang betrug bei PAUL EHRLICH 16 Töne beim Helikon und bis zu 36 Töne beim Salon-Ariston.

Bei PHÖNIX 14 (Kinderinstrumente) bis 42 Töne.
Bei EUPHONIKA 16 bis 36 Töne.

Die Zungen bestanden aus Messing oder Stahl.

Nur bei hochwertigen Modellen importierte man hochwertige Harmoniumzungen, bez. als  "Compositionsmetall" aus den USA.
Ariston Helikon Werbung
Paul Ehrlich Werbeplakat um 1906 u.a. mit Organette Helikon
mit Zungen aus "Compositionsmetall" 16 Töne, für 9,40 Mark


Es gab aber durchaus Unterschiede dieser Instrumente.....

Den PHÖNIX-Instrumenten bescheinigte man die schönste Klangfarbe.
Die Ariston von PAUL EHRLICH hatten die größte Bekanntheit bei riesigem Platten-Repertoire.
Die EUPHONIKA setzte auf Lautstärke und Effekte wie tanzende Figuren.


Organetten-Modelle und der Hersteller mit Beginn der Produktion

1876/77
Fabrik Leipziger Musikwerke vormals Paul Ehrlich
Orchestrionette
1881
 Fabrik Leipziger Musikwerke vormals Paul Ehrlich
 Non plus ultra
1882
 Fabrik Leipziger Musikwerke vormals Paul Ehrlich
 Ariston
1886
 Leipziger Musikwerke PHÖNIX
 Phönix
1891
 Leipziger Musikwerke PHÖNIX
 Laetitia, Ariosa
 1896
 Leipziger Musikwerke EUPHONIKA
 Amorette
 1897
 Leipziger Musikwerke PHÖNIX
 Intona
 1901
 Julius Heinrich Zimmermann
 Orgaphon
 1904
 Ehrlichs Musikwerke Emil Ehrlich
 Ehrlichs Instrument Nr.7
 1905
 Leipziger Musikwerke PHÖNIX
 Diana
 1905
 Neue Leipziger Musikwerke Adolf BUFF-HEDINGER
 Empire
 1906
 Neue Leipziger Musikwerke Adolf BUFF-HEDINGER
 Ariston, Helikon Z, Monopol
 1909
 Leipziger Musikwerke PHÖNIX
 Lucia
 1912
 Ernst Holzweissig
 Amorette
 1913
 Leipziger Musikwerke PHÖNIX
 Otero
 1920
 Ernst Holzweissig
 Diana, Intona, Phönix, Ariosa


Man nannte sie aber auch Manivellen. Es waren Geräte ohne eigene Antriebsfeder, die nur direkt von Hand angetrieben wurden. Während der gesamten Spieldauer war also eine Handkurbel zu betätigen. Siehe Detailfoto einer Umhängedrehorgel mit durchschlagenden Zungen und Zinkringen als Tonträger.  .

Das bekannteste Fabrikat war das "Ehrlichs-Instrument" der Paul Ehrlichs Musikwerke in Gohlis bei Leipzig. Ab 09. 04. 1880 -> Firmierung unter Aktiengesellschaft "Fabrik Leipziger Musikwerke - vormals Paul Ehrlich & Co".

Zu dieser Zeit hatte die Firma 90 Mitarbeiter und produzierte 1500 Instrumente pro Monat. Die Wirkungszeit des Herstellers Paul Ehrlich in Leipzig war von 1876 - 1905.

Hinweis ! In Leipzig gab es außerdem noch die Firma Ehrlichs Musikwerke -> "Emil Ehrlich".
Sie stellte von 1904 - 1911 in Leipzig sog. Klavier Vorsetzer, Organetten und Lochplatten her.




Die Orchestrionette

von Paul Ehrlich
im Jahr 1877

Paul Ehrlich

Paul Ehrlich
1849 (Reudnitz)
1925 (Leipzig)
Eine umfangreiche Darstellung der Leipziger Musikwerke Paul Ehrlich finden Sie weiter unten,
oder klicken.


Orchestrionette Paul Ehrlich

Kommentar der Zeitschrift für Instrumentenbau

Die Spielwerke der Leipziger Musikwerke-Fabrik haben das Verdienst, in die Gattung der ja auch nicht mit Unrecht viel geschmähten Drehorgeln eine Species gebracht zu haben, welche der Monotonie der Melodie, dem ewigen Wiederholen nur einiger Tactgruppen ein Ziel setzt.

Die Notenblätter laufen wie ein Tuch ohne Ende über die Walzen. Es ist einleuchtend, dass diese Neuerung bei dem billigen Preise solcher Notenblätter vor der kostspieligen Stiftwalzeneinrichtung den Vorzug der größeren Abwechselung bei bedeutender Wohlfeilheit hat.

1877 erhält Paul Ehrlich das erste deutsche Patent auf ein mechanisches Musikinstrument.

Es bildet die Grundlage für seine Orchestrionette.


Mit einer Handkurbel wird diese kleine Harmonika mit seinen durchschlagenden Zungen in Bewegung gesetzt.

Ein umlaufendes Band oder Tuch welches mit Löchern versehen ist wird über Rollen weiterbewegt. Die Öffnungen lösen die Töne damit automatisch aus.

Gegenüber den bisher gebräuchlichen Walzeninstrumenten waren diese Tücher bedeutend preiswerter herzustellen, vor allen Dingen aber einfach auszuwechseln.

Bereits 1881 wurden 5000 Instrumente versandt.
Im gleichen Jahr erregte die Orchestrionette zur Gewerbeausstellung in Halle großes Aufsehen...

...ein drei Meter langes Notenblatt spielt die Tell-Ouvertüre...

Zwei YouTube Videos der Orchstrionette in Funktion

Video mit Ton

Video mit Ton



Ab 1882 wurde das Modell Ariston gefertigt. Es gehört zur Familie der Organetten und wurde mit seinen 24
Tonstufen und den kreisförmigen Notenscheiben in Form von Lochplatten die erfolgreichste
Zungen-Tischdrehorgel.

 Ariston - Um 1885  Video mit Ton


Auf Grund des niedrigeren Kaufpreises bot es erstmalig die Möglichkeit, sich ein eigenes kleines Orchestrion in die Wohnung zu stellen. Zu dieser Zeit wurden in Leipzig ca. 460.000 Instrumente verkauft, der Plattenkatalog umfaßte ca. 4000 verschiedene Titel.

Das Ariston gehört wie die Mund- oder Zieharmonika zu den Tonzungen-Instrumenten. Beim Drehen der Kurbel dreht sich die Platte, in deren Lochung ein Tastfinger springt, der mittels kleiner Hebel das Venil der Metallzunge öffnet, die, vibrierend durch die aus dem Blasebalg einströmende Luft, den Ton erzeugt.


Aristonette
Prinzip einer Organette - Ariston
Ariston-Kartonplatten
Paul Ehrlichs Aristonette  Video mit Ton

Neben dem Ariston stellte die Firma Paul Ehrlich & Co die Aristonette mit 19 Tonstufen und das Helikon mit
16 Tonstufen her, die lediglich kleiner sind als das Ariston, denen aber die gleiche Mechanik zu Grunde liegt.

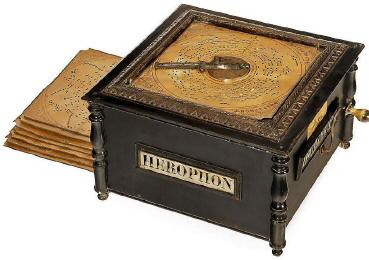

Herophon Organette 1905 .jpg
Klick auf das Foto zum Vergrößern
Weitere Organetten Typen

- Das HEROPHON -
Die Organette "Herophon" Um 1905.
Tisch-Drehorgel von "Euphonia Musikwerke Leipzig", für viereckige Papp-Platten. 33 cm, 24 Tonstufen, schwarzes Holzgehäuse mit gedrehten Säulen und geschnitzten Leisten.

Besonderheit
Bei diesem Modell dreht sich die Mechanik unter der feststehenden viereckigen Platte.

Große Verbreitung fand auch das Herophon der Firma Pietschmann & Söhne in Berlin.

Ein Instrument mit quadratischen Pappplatten u. 24 Tonzungen aus Bronze. Das Herophon ähnelt dem Ariston von Paul Ehrlich und kam drei Jahre danach, nämlich 1885 auf den Markt.

Wegen patentrechlicher Auseinandersetzungen mit Paul Ehrlich wurde hier das mechanische Prinzip einfach umgekehrt.


Die quadratische Pappplatte wurde fest eingespannt.

Zum Abspielen der Musik im Holzkasten wurde unter der feststehenden Platte der gesamte Mechanismus gedreht.

  Herophon um 1900

(Detail)

e

Herophon um 1900
mit einer quadratischen Platte

Video mit Ton

 D a s  M a n o p a n
Die Firma Pietschmann stellte 1887
auch noch eine besondere
Organette vor "Das Manopan"

Die Toninformation wurde hier
allerdings nicht auf Platten,
sondern auf umlaufenden
Lochbändern aus Pappe gespeichert.

Video mit Ton



Die Leipziger Musikwerke Phoenix GmbH Schmidt & Co. spezialisierten sich auf kleinere Organetten.
So hatte die Lucia zwölf Tonstufen und eine Lochplatte von nur 12 Zentimetern Durchmesser.

Die Diana Tischdrehorgel hatte bereits 14 Tonstufen, während die Intona Tischdrehorgel sogar mit 16 Tonstufen ausgestattet war. Statt Lochplatten hatte die Intona gelochte Zinkblechringe als Träger der Toninformation.


PHOENIX
GmbH Schmidt & Co.

INTONA mit gelochten
 Ringen aus Zinkblech

Ende 19. Jahrhundet
Klick auf die 6 Buttons

Phoenix Organette
Vermutlich Intona
44,5 x 35 x 25,5 cm
Plattenringe 37 cm D.



Beliebt waren auch die Ariosa Geräte mit 18 Tonstufen
Ebenfalls mit Zink-Notenringen

Ariosa - Phönix
um 1900 - 31 cm Notenringe
Video ansehen
Video ansehen



Alle Instrumente waren in schwarzpolierten Kästen mit gedrechselten Ecken von etwa der Größe der sie später ablösenden Trichtergrammophonkästen eingebaut.

Mit diesen Drehinstrumenten gab es erstmals mechanische Musikwiedergabegeräte, die auch für das Volk erschwinglich waren und dadurch zu richtigen Volksinstrumenten wurden.

Zusammen mit ihren späteren größeren Brüdern - den Metall- Lochplatten-Spieldosen - wurden sie zu einer ernstzunehmenden Konkurrenz für die Schweizer (Walzen-)Spieldosen-Industrie.

Selbst die kleinsten Schweizer Walzen-Spielwerke mit etwa 45 Tönen kosteten damals um 30 Mark (!)
Da waren die neueren Platten-Instrumente schon preiswerter.
Ein "Ehrlichs-Instrument", das verbreiteste Pappplatten-Instrument mit 24 Tönen kostete nur 15 Mark, für das Ariosa mit 18 Stahlstimmen verlangte man 16 Mark, Doppeltönig 24 Mark.

Die auswechselbaren Platten, die man auch Notenblätter nannte, kosteten nur fünfzig bis neunzig Pfennig. Dennoch war das Repertoire dieser Notenblätter außerordentlich vielseitig und umfaßte bereits hunderte von Musiktiteln.
Bedauerlich nur, daß jede Instrumentenmarke ihre eigenen Platten hatte. An Normung dachte niemand.

Ein Verzeichnis für Ariston-Platten aus dem Jahre 1904 nennt 173 Musikstücke, verteilt auf eine Numerierung von 1 bis 1000. Vorherrschend in dieser Liste sind Walzer, Polka und Galopp, aber auch Märsche.

Stark vertreten sind auch Opernmelodien und was darüber hinaus auffällt sind die vielen englischen und sogar russischen Titel, die offenbar den Export fördern sollten. Mehrere kroatische und bömische Nationallieder zeigen, daß auch in den Balkanländern diese Leierkästen mit ihrem harmonikaähnlichen Klang sehr beliebt waren.





So ging es weiter....
Die Lochplatten-Spieldose / Blechplatten / Metallplatten

Erste Überlegungen für Lochplatten-Spieldosen finden sich bei dem auf Haiti
lebenden Miguel Boom im Jahre 1882 und dem Engländer Ellis Parr im Jahr 1885.

Wesentliche Konstruktionsangaben machte jedoch um das
Jahr 1886 Paul Lochmann aus Leipzig-Gohlis !

Als besonders vorteilhaft erwies sich die Erfindung des Anreißrades durch
Paul Wendland im Jahre 1889.

Um das Jahr 1885 entstand die "Fabrik Lochmannscher Musikwerke Kuhno
Lochmann & Co." in Leipzig-Gohlis. Ihr Gründer und Direktor war Paul Lochmann. Der Gerätename war "Symphonion"

Bei dieser Firma handelte es sich um die weltweit erste und zugleich eine der
größten, bedeutendsten Produktionsstätten für Lochplatten-Musikwerke !

Anschrift im Adressbuch zur damaligen Zeit.....
1890-1903 Leipzig-Gohlis, Lange Str.17  klick --> Heute Eisenacher Str.72
1904-1912 Leipzig-Gohlis, Schkeuditzer Str.13-17  klick --> Heute KasselerStr.11-15
Symphonion klein.jpg
- Symphonion -
 Eine kleine
Lochplatten
Spieluhr
14,5 cm Platten
Maße 12×19×17 cm



Kurze Zusammenfassung des Werdegangs. Gerätename Symphonion

1885 Gründung Lochmannscher Musikwerke, Kuhno Lochmann & Co. Gerätename: Symphonion

Ab 1889 ---> Fabrik Lochmannscher Musikwerke AG

1898 ----> Die Brüder Lochmann scheiden aus der Firma (Symphonion) aus und gründen im gleichen Jahr    eine eigene Firma mit einer Fabrikation in Zeulenroda. (Original Musikwerke Paul Lochmann)

Ab 1902 ---> Symphonion Fabrik Lochmannscher Musikwerke AG

Ab 1908 ---> SymphonionFabrik AG

Ab 1912 ---> SymphonionWerke GmbH

1915 ---> Am 27.07. Im Jahr 1915 ist die Firma ist erloschen.


fabrik paul lochmann musikwerke.jpg
Foto anklicken zum Vergrößern

Ein seltenes Originalfoto der
Paul Lochmann Musik Werke
Fabrik in Zeulenroda ab 1903
Konkurs 1926 !


Etwa im Jahre 1889 machten sich Gustav Brachhausen und Paul Rießner, die zuvor leitende Funktionen bei den Symphonion Musikwerken innehatten, selbständig und gründeten die Firma Brachhausen & Rießner später unter dem Namen Polyphon Musikwerke AG weltweit bekannt. Brachhausen & Rießner wirken in Leipzig von 1889 bis 1895.

 Die Polyphon Musikwerke wurden in der Folgezeit wohl der bedeutendste Hersteller für Plattenspieldosen.


Info zu Polyphon Musikwerke Wahren Leipzig



Hüttels Musikwerkausstellung
08258 Markneukirchen - OT Wohlhausen, Hauptstraße 10. Vogtland/Sachsen

Die Privatsammlung zeigt verschiedenste mechanische Musikinstrumente
bei einer Führung durch die Ausstellung. Ein Stück Nostalgie zum Erleben!
Video mit Ton




Im Jahre 1892 ging Gustav Brachhausen
in die USA, um in Rahway (New Jersey) einen Fertigungsbetrieb für Plattenspieldosen zu gründen.

Daraus entstand im Jahre 1894 die
Regina Music Box Company

Reginaphone um 1907 für 15" Zoll Metallplatten
Video mit Ton

Regina Corona No.36 Standgerät, Automat- Plattenwechsler für 12 Platten, 39,4 cm Durchm.
Video mit Ton
.
Ein altes Werbeplakat von 1894
Regina Music Box - Plattenspieldose

Original Regina Music Box


"Die Großen Drei"
 Symphonion    Polyphon    Regina

Zusammen deckten sie ca. 90% des Weltmarktes ab.
Regina wurde in Amerika der Marktführer für Blechplatten-Spieldosen. Mehr als 100.000 Instrumente
wurden von 1894 bis 1921 verkauft.

blue041_next.gif 1885 Paul Lochmann, Gründer Lochmannscher Musikwerke in Leipzig-Gohlis   Symphonion

blue041_next.gif 1889 Gustav Brachhausen und Paul Riessner (leitende Symphonion Mitarbeiter) gründen   Polyphon

blue041_next.gif 1892 Gustav Brachhausen verläßt Polyphon und geht in die USA

blue041_next.gif 1894 Gustav Brachhausen gründet in den USA die   Regina Music Box Company

Neben den drei großen Herstellern, gab es noch viele weitere Hersteller dieser Plattenspielgeräte.
Die meisten waren in oder um Leipzig angesiedelt.

Viele Hersteller benannten Ihre Produkte nach dem Firmennamen und einer Nummer, andere führten eigene Bezeichnungen ein. Zum Beispiel: Musikwerke Kuhno + Lochmann  -> Grätename: Symphonion




Die bekanntesten drei Hersteller von
Lochplatten-Spieldosen

Instrument
Firmenbezeichnungen

Symphonion
Leipzig-Gohlis
1885 Gründung der Firma. Inhaber sind Eduard Kuhno, Paul u. Ernst Lochmann
Fabrik Lochmannscher Musikwerke Kuhno / Lochmann & Co.   1885 - 1889
Fabrik Lochmannscher Musikwerke AG   1889 - 1902
Symphonion Fabrik Lochmannscher Musikwerke AG   1902 - 1908
Symphonionfabrik AG   1908 - 1912
Symphonionwerke GmbH   1912 - 1915
Symphonion
Polyphon
Wahren bei Leipzig
Polyphon gegründet von G. Brachhausen + P. Riessner 1889
Polyphon Musikwerke AG   1895 - 1918
Polyphonwerke AG   1918 - 1930
Polyphon
Regina
Rahway
New Jersey USA
Regina Music Box Company   1894 - 1922
Regina
     Eine kleine Auswahl mehr oder
    weniger bekannter Hersteller !

    Kalliope
    Musikwerke
    Leipzig-Gohlis
    Bis 1895  Wacker & Bock
    1895 - 1898 Kalliope Fabrik mechanischer Musikwerke Espenhain, Wacker & Bock
    1898-1910 Kalliope Musikwerke AG
    1914 Konkursverfahren eröffnet
    1919 Firma erloschen
    Kalliope
    Musikwerke
    Paul
    Lochmann
    Leipzig
    Original Musikwerke Paul Lochmann
    Gebr. Lochmann   1898 - 1900
    Original Musikwerke Paul Lochmann GmbH   1900 - 1916
    Lochmann-Werke GmbH   ab 1916
    Konkurs der Firma 1926

    1898 - 1900      Leipzig Gohlis - Äußere Hallische Str. 135
    1901 - 1903      Leipzig Gohlis - Äußere Hallische Str. 135 + Thomasgasse 4
    1903 - 1907      Fabrik in Zeulenroda - Thomasgasse 4
    Kaufmännische Leitung und Musterlager bleiben aber in Leipzig
    1908 - 1912      Querstr. 15 + 17
    1913                Querstr. 17
    1914                Markt 8
    ab 1917           Lochmann-Werke GmbH Zeulenroda (Reuß), zur Messe Markt 8
    Lochmann
    Fabrik Leipziger Musikwerke
    vormals
    Paul Ehrlich
    Paul Ehrlich & co.   1877 - 1880
    Fabrik Leipziger Musikwerke vormals Paul Ehrlich  & co. AG   1880 - 1899
    Fabrik Leipziger Musikwerke vormals Paul Ehrlich & co. AG zu Leipzig-Gohlis  1899-1905
    Ariston und Monopol

    Leipziger Musikwerke Euphonika
    Otto Bergmann   1895
    Leipziger Musikwerke Euphonika AG   1895 - 1911
    Amorette & Mandolinata & Euphonika
    Lt. der Encyclopedia of Automatic Musical Instruments von D. Bowers,
    Seite 749 wurden hier auch Organetten vom Typ Manopan hergestellt.

     Weißbach
    & Co.
    Leipzig
    Kurt Weißbach   1905 - 1913
    Vereinigte Musikwerke Chordephon und
    Komet Weißbach & co.    1913 - 1914
    K. Weißbach   1915 - 1930
    Lochplattenproduzent div. Fabrikate. Ab 1913
    Mechanische Zithern Cordephon und "Komet" Musikwerke

    Komet
    Musikwerke
    Leipzig
    Komet Musikwerke Pöllnitz und Bauer    1894 - 1897
    Komet Musikwerke Bauer & co.    1897 - 1901
    Komet

    Musikwerke
    Ludwig & Co.
    Leipzig
    Musikwerke Ludwig & Co.KG   1897 bis ca. 1901
    Ab 1899 Musikwerke Orpheus GmbH
    Orpheus

    Leipziger Musikwerke
    Phoenix
    Leipzig
    Leipziger Musikwerke "Phönix", Schmidt & co.    1886-1911
    Leipziger Musikwerke "Phönix" GmbH    1911-1918
    Organette Phönix


    Fabrik mechan. Zithern
    Cordephon
    Leipzig
    Fabrik mechanischer Zithern "Chordephon", Claus & co.    1892 - 1896
    Fabrik mechanischer Zithern "Chordephon", Clauss & co.  1897 - 1913
    Auch "Chordephon-Musikwerke"    1903 - 1913
    Chordephon

    F. Ad. Richter
    & Cie
    Rudolstadt
    in Thüringen
    Friedrich Adolf Richter & Cie  1876 - ca.1910  /   Platten-Spieluhren um 1900
    mit dem Namen IMPERATOR
    Imperator und Libellion auch Karton-Noten

    Adler u.
    Fortuna
    Leipzig
    Adler Fabrik Deutsch-Amerikanische Spieldosen
    Malke & Oberländer 1895
    Ab 1900 wurden die Geräte von der Fa. Julius Heinrich Zimmermann (1886-1926)
    unter dem Namen "Fortuna" weiter gebaut.
    Lochplatten-Musikwerke mit Stimmenlkamm

    Troubador Musikwerke
    Leipzig-Reudnitz
    Troubadour Musikwerke B. Grosz & Co.    1897 - 1912
    (Inh. 1895 Sigmund Schauer)  1897 - 1918
    Troubadour Musikwerke GmbH    1912 - 1918
    Troubador


    Sirion
    Leipzig
    Sirion Mechanische Musikwerke Bortmann & Keller   1896 - 1897
    Lochplatten-Spieldosen mit Stimmenkamm Sirion


    Orphenion
    Musikwerke
    Leipzig
    Bruno Rückert Orphenion-Musikwerke-Fabrik       1891 - 1899
    Orphenion-Musikwerke Seiler, Müller & Hensch    1899
    Orphenion

    Pietschmann
    & Söhne
    Berlin
    Celesta um 1890. Versch. Typen Plattenspielgeräte 11,5 " u. 19 5/8 "
    Auch Platten des Herstellers Polyphon gleicher Größe liefen auf Celesta Geräten.
    Herophon mit quadratischen Papp-Platten um 1900.  Sowie Organetten vom Typ Manopan.

    Perfection
    Music Box
    & Co.
    New Jersey
    Perfection   1897 - 1900 ?
    Lochplatten-Spieldosen


    Hermann
    Thorens
    St. Croix
    Schweiz
    Thorens, Hermann  1883 - 1991
    u.a. Lochplatten-Spieldosen


    B.H. Abrahams (BHA)
    St. Croix
    Schweiz
    B.H. Abrahams   1857 - 1900
    Britannia und Imperial


    Mermod Fréres
    St. Croix
    Schweiz
     Mermod Fréres    1816 - 1900
    Stella und Mira

    Es gab wohl einige Dutzend Hersteller
    dieser Lochplatten Instrumente
     Viele waren in und um Leipzig tätig
      Die Platten waren normalerweise nicht
    untereinander austauschbar !


Die meisten Fotos lassen sich durch Anklicken vergrößern


Mit der Lochmann-Erfindung wurde der Grundstein für eine umfangreiche industrielle Fertigung von mechanischen Musikinstrumenten im Raum Leipzig gelegt.
Zwei originale Inserate aus der "Zeitschrift für Instrumentenbau" von 1902 -->

Unter den Herstellern der Lochplatten- Spieldosen waren die Hersteller "Polyphon" und "Symphonion" besonders beliebt.
 "Polyphon" und "Symphonion" sind also kein Synomym für eine Plattenspieldose an sich, sondern die eigenständige Gerätebezeichnungen von Spieldosen - Herstellern (!)



Weltausstellung Paris Polyphon Plakat.jpg
1889 gründen Gustav Brachhausen und Paul Riessner
die Firma Polyphon.

1895 werden mehrere Dutzend Modelle gefertigt. Die kleinste
Spieldose hatte gerade mal einen Plattendurchmesser von 16,5 cm.

Das größte Instrument - Type 1 N -
spielte gigantische 62,5 cm Platten ab.

POLYPHON Type 1 N
62,5 cm (24,5") Platten
Automat. Wechsler mit 12 Platten
H=241 cm   B=101 cm   T=73 cm


Polyphon Nr. 105 mit Platten-Unterschrank - Um 1895  Video mit Ton
Einer der größten Automaten seiner Art, Kurbelaufzug mit Federwerk, 159 Zungen, Plattendurchmesser 62,7 cm
H x B x T: 186 x 84 x 52 cm

In den nächsten Jahren verfügte Polyphon über die größte Manufaktur für Spieldosen weltweit.
Seine größte Bedeutung in der Spieldosenfertigung fand während der Dekade von 1895-1905 statt.
Ab 1900 wurden weitere Geschäftsfelder - wie Phonographen, mech. Pianos und Orchestrions - eröffnet.


Zwei Videos eines typischen Polyphon Platten-Standgeräts
Ende 19. Jahrhundert.
Video mit Ton   Video mit Ton



    Paul Ehrlich legte den Grundstein für die
    Musikwerke - Industrie in Leipzig
    sowie auch für einen Aufschwung dieses
    Fabrikationszweiges in ganz Deutschland

    Fabrik Leipziger Musikwerke Paul Ehrlich



    Fabrik Leipziger Musikwerke (vormals Paul Ehrlich)

    1877-1880      Paul Ehrlich & Co
    1880-1899      Fabrik Leipziger Musikwerke vormals Paul Ehrlich  & Co. AG
    1899-1905      Fabrik Leipziger Musikwerke vormals Paul Ehrlich & Co. AG zu Leipzig-Gohlis

    Adressen:
    1877-1884  Leipzig-Gohlis, Möckernsche Straße 14
    (Gebäude nicht mehr vorhanden, heute Wohnbebauung Eisenacher Straße 53a-55a)
    1885-1905 Leipzig-Gohlis, Möckernsche Str. 29-33 u. Herloßsohnstraße 1-5
    (Gebäudekomplex nicht mehr vorhanden. Heute Wohnbebauung)


    Mit seiner 1876 entwickelten Orchestrionette sowie mit dem 1882 präsentierten Ariston - das erste mechanische Instrument mit runder, leicht auswechselbarer Lochplatte - legte Paul Ehrlich den Grundstein für die Musikwerke- Industrie in Leipzig sowie auch für einen Aufschwung dieses Fabrikationszweiges in ganz Deutschland.

    Anläßlich der Weltausstellung 1892 in Wien würdigte man dessen Verdienst gebührend !


    Diese bedeutende und hervorragende Firma, die auf dem Gebiete moderner mechanischer Musikwerke als erste und älteste in Deutschland mit Recht gilt, hat überaus reich und mannigfaltig ausgestellt...

    Den technischen Direktor der Fabrik und Begründer derselben,
    Herrn Paul Ehrlich, kann man in gewissem Sinne als den Grundsteinleger der Deutschen Musikwerke-Industrie bezeichnen, denn erst nach seiner Erfindung der durchlochten Notenscheibe begann diese Industrie in Deutschland aufzuleben
    und sich zu ungeahnter Blüte zu entwickeln.

    Der Erfindungsreichtum und die Kreativität von Paul Ehrlich
    schienen unerschöpflich.

    Auf ihn gingen annähernd 80 Patente und Gebrauchsmuster hinsichtlich mechanischer Musikwerke zurück. Seine runde Lochplatte in Verbindung mit der kleinen Tisch-Harmonika (Ariston) stellte zweifellos das bedeutendste und erfolgreichste Produkt dar.

    Doch darüber hinaus gab es kaum eine Gattung mechanischer Instrumente, die Ehrlich nicht um Erfindungen bereichert und
    in seiner Fabrik gebaut hätte.
    Paul Ehrlich
    Paul Ehrlich

    Ob Lochplatten-Spielwerke mit Stimmenkamm, mechanische Klaviere und Vorsetzer, Kirchenorgeln oder Pfeifenwerke. Stets bemühte sich Ehrlich um Neuerungen von hoher Qualität und erschloss sich einen festen Platz auf dem Weltmarkt.

    Von Ehrlich selbst wurde überliefert, dass er kein Kaufmann gewesen sei. Nur auf diese Weise lässt sich das missliche Ende des Unternehmens bei günstiger allgemeiner Wirtschaftslage im Jahre 1905 erklären.

    Denn in Leipzig setzte gerade ein neuerlicher industrieller Aufschwung ein. Hersteller von pneumatischen Klavieren, Orchestrions oder Grammophonen konnten den weltweiten Bedarf kaum decken.

    1891 hatte Paul Ehrlich 300 Arbeiter angestellt und 250.000 Instrumente verkauft.
    Doch trotz neu entwickelter Produkte wie ein pneumatisches Klavier 1899, der pneumatischen Vorsetzer und das Orchestrion. 1902 vermochte Paul Ehrlich den Ruin der seit 1898 angeschlagenen Firma nicht mehr aufzuhalten.

    1905 ging seine Firma "Fabrik Leipziger Musikwerke" in Liquidation.
    Das persönliche Ende von Paul Ehrlich, der 1925 unter dürftigsten Verhältnissen starb, und dessen Beerdigung finanziell von Fachkollegen bestritten wurde, gehört zu den tragischen Momenten Leipziger Vergangenheit.


    Stimmenkamm-Musikwerk "Monopol"

    1893 zur Ostermesse, präsentierte Ehrlich erstmals Lochplatten-Musikwerke mit
    Stimmenkamm unter dem Namen "Monopol".

    1897 gab es Monopol-Spieldosen und Automaten in ca. 40 Größen. Vom kleinsten 20-tönigen Kinderspielzeug bis zum großen Konzertschrank mit drei Notenscheiben und 477 schwingenden Stahlzungen.


    Beispiel einer Monopol Spieldose um 1895 mit 7,5 " (19,5 cm) Platten
    Breit 25,4 cm - Hoch 14,6 cm - Tief 21,6 cm
    Alle Fotos lassen sich durch Anklicken vergrößern

    Monopol 1895 Platte 7.5 Zoll B25,5 T21.6 H14.6 - 02.jpg
    Monopol 1895 Platte 7.5 Zoll B25,5 T21.6 H14.6 - 04.jpg

    Monopol 1895 Platte 7.5 Zoll B25,5 T21.6 H14.6 - 01.jpg
    Monopol 1895 Platte 7.5 Zoll B25,5 T21.6 H14.6 - 03.jpg

    Im gleichen Jahre hatte man zur Ostermesse zwei neue Modelle präsentiert.
    Einen 120-tönigen Wandautomaten mit doppeltem Resonanzboden (Notenplatte nicht durchlocht, sondern nur mit Vertiefungen) und einen Monopol-Excelsior Apprat mit 159 Tönen für Restaurants.

    Es wurden Platten mit folgenden Durchmessern hergestellt:
    14,6 cm, 19,5 cm, 21,6 cm, 23,8 cm, 30,2 cm, 34 cm, 35 cm, 43,6 cm, 52 cm, 55,2 cm, 70 cm, 81,3 cm

MONOPOL Spieldose in Funktion
Musical Box
Plattenspieluhr
Video ansehen








- Einige Beispiele -
 Polyphon
Lochplatten Spieldosen
Alle Fotos können durch Anklicken vergrößert werden

polyphon _excelsior_um_1900_1.jpg

Polyphon Excelsior
um 1900 - Foto1


polyphon _excelsior_um_1900_2.jpg

Polyphon Excelsior
um 1900 - Foto2


Polyphon um 1900
Style No. 41 R
8 - 81/4" Platten

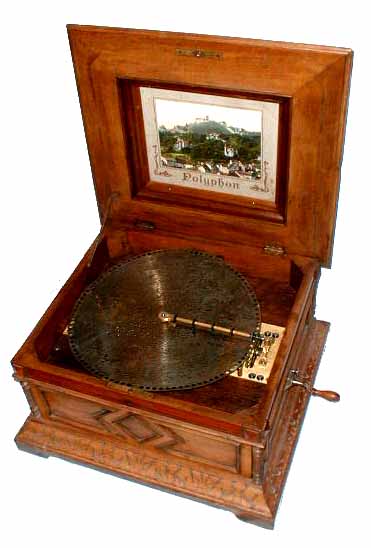

Polyphon um 1898
39 1/2 cm Platten
Doppelkamm


Polyphon No. 103
um 1900
15 3/4" Platten Doppelkamm


Polyphon No. 65
um 1900
15 3/4" Platten


Polyphon No. 53
für 15 3/4" Platten Doppelkamm
mit 156 Zähnen
Foto1


Polyphon No. 53
für 15 3/4" Platten
Doppelkamm
mit 156 Zähnen
Foto2


Polyphon No. 53
für 15 3/4" Platten
Doppelkamm
mit 156 Zähnen
Foto3


Polyphon
Doppelplatten Musicbox
Foto1


Polyphon
Doppelplatten Musicbox
Foto2


Polyphon
Doppelplatten Musicbox
Foto3


Polyphon No. 104
um 1900
19 5/8 Platten
Foto1


Polyphon No. 104
um 1900
19 5/8 Platten
Foto2


Polyphon No. 104
um 1900
19 5/8 Platten
Foto3


Polyphon No. 23
mit 12 Glocken


Polyphon No. 23
mit 12 Glocken


Polyphon No. 65
um 1900
15 3/4 Platten

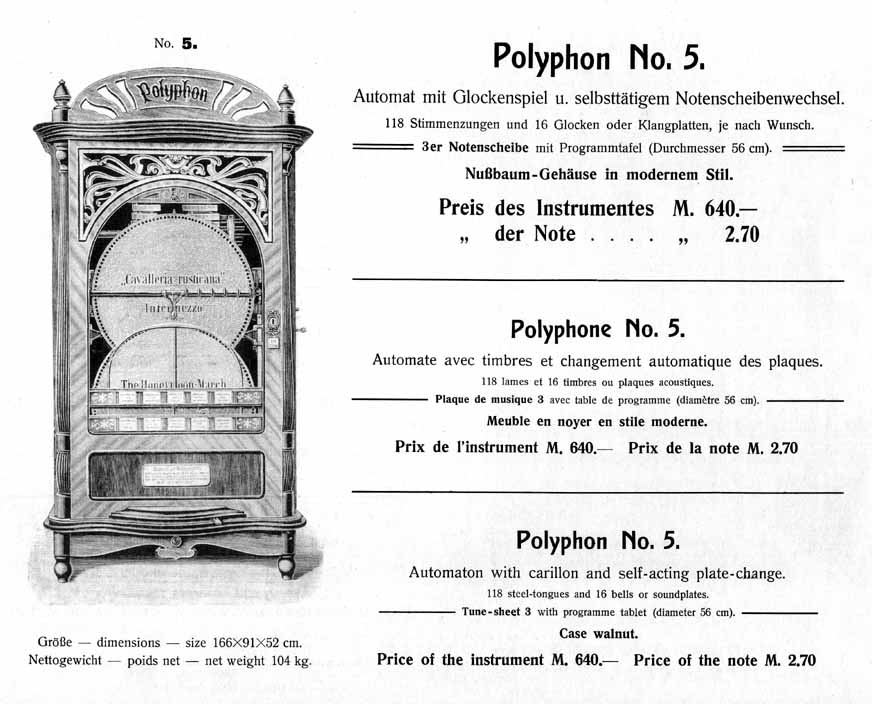

Historische
Katalogabbildung
Polyphon No. 5

 Historische
Katalogabbildung
Polyphon No. 6



Historische
Katalogabbildung
Polyphon No. 104





Zeitgenössicher Bericht aus der Zeitschrift "Der Deutsche Instrumentenbau"




Die Schweizer Spieluhren Hersteller

Mermod Fréres und THORENS
Mermod Freres Fabrik

Die Firma Mermod Freres aus Sainte-Croix aus der Schweiz war seit langem
bekannt als Hersteller erstklassiger Walzen-Spieldosen.

Ab 1895 konnte sich auch Mermod Freres den neuen Techniken und Zeitläufen
nicht mehr verschließen.

Sie produzierten nun auch Metallplatten-Spieldosen unter dem Namen "Stella"

STELLA No. 150  -  15,5" Disc Music Box um 1890   Video mit Ton



Mitte der 1880er Jahre startete die Metall- Lochplatte
ihre kurze Karriere durch die Mechanische Musik.

In Leipzig entwickelt, ermöglichte dieses neue vereinfachte System eine billigere Herstellung von Tonträgern und ein entsprechend größeres, variableres und aktuelleres Musikrepertoire.

Die Schweizer Hersteller dieser Walzen- Spieldosen, Paillard, Mermod Frères und Thorens, sahen sich in den letzten Jahren des 19. Jahrhunderts der wachsenden deutschen Konkurrenz ausgesetzt und bemerkten rasch die sinkenden Verkaufszahlen ihrer traditionellen Walzen- Spieldosen. Auf einmal galt diese ausgereifteTechnik der Walzen als veraltet.
Daher entwickelten und produzierten in den 1890er-Jahren auch Schweizer Unternehmen Platten- Spieluhren für den Weltmarkt.

1896 zum Beispiel wurde die Plattenspieldose "Stella" des Herstellers Mermod Frères an der Schweizerischen Landesausstellung in Genf vorgestellt. Im Unterschied zu den deutschen Herstellern wurden für die "Stella" teilweise flache gelochte Blechplatten verwendet, ohne Haken auf der Rückseite. Das gleiche Prinzip verfolgte der Schweizer Hersteller THORENS noch viele weitere Jahre. Die Lochplatten wurden über eine gezahnte Außenkante angetrieben (!)
 Informationen zu THORENS Walzen- Spieldosen findet man hier.

Die Schweizer Plattenspieldosen Hersteller konnten in der Folge nicht mehr zur deutschen Konkurrenz um Leipzig aufschließen obwohl auch dort später gute Lochplatten Spieluhren gefertigt wurden.

Thorens Plattenspieldose ab 1895 04.jpg
Thorens Lochplatten Spieluhr
Thorens Plattenspieldose ab 1895 02.jpg
Thorens Lochplatten Spieluhr
Thorens Plattenspieldose ab 1895 01.jpg
Thorens Lochplatten Spieluhr
Thorens Plattenspieldose ab 1895 03.jpg
Thorens Lochplatten Spieluhr



Im September 1892 ging Gustav Brachhausen - Mitbegründer der Fa. Polyphon - in die USA um dort eine Zweigstelle von Polyphon aufzubauen. In der ersten Zeit wurden Polyphon Geräte aus Deutschland importiert.

Aber bereits im Herbst 1894
gründet er in den USA die
Regina Music Box Company

Unter dem Namen "Regina" ließ er fortan
eigene Spieldosen herstellen.

Die Fertigung erfolgte in Rahway, New Jersey
Regina Disc Music Box.jpg


Regina Music Box um 1886


In der Folge wurde die Regina Music Box Company in den USA der erfolgreichste und größte Hersteller von Lochplatten-Spieldosen (!) Regina hatte alles im Programm. Vom einfachen Gerät bis zu übergroßen Automatik- Plattenwechslern als Standgerät.

1896 ließ sich die Regina Music Box Company einen automatischen Plattenwechsler patentieren.
Es war die erste Juke-Box der Welt, entstanden vor über 110 Jahren (!) Über 100.000 Instrumente wurden von 1894-1921 gefertigt.

Die Regina Music Box Company erfreute sich von 1894 bis 1914, dem goldenen Zeitalter der Platten-Instrumente, größter Beliebtheit in den USA.  Sie hatte dort einen Marktanteil von ca. 85% !
Regina baute 1919 die letzte Spieldose.

Zuvor versuchte man mit anderen Produkten den Niedergang der Firma aufzuhalten. U.a. wurden die moderneren Phonographen gefertigt.

Münz-Phonograph "Regina Hexaphone"  Siehe Foto

Modell 104. Um 1915 hergestellt.
Hersteller: Regina Co. of Rahway, USA

Sechs Phonographen-Walzen. Einzeln anwählbar. Eichengehäuse.
Seitlicher Münzeinwurf. Handkurbelantrieb.

Regina Hexaphone


Die meisten Fotos lassen sich durch Anklicken vergrößern




Eines der größten Platten-Instrumente
welches jemals gebaut wurde:
Regina Type 34 Orchestral Corona um 1899

Automatischer Plattenwechsler für 27" (68,6 cm) Platten. Münzautomat (!)
12 Platten werden im unteren Fach gelagert
und automatisch nach oben transportiert.
Zwei große Kämme mit 175 Zähnen. Über 7 Oktaven.

Zwei Videos 27" Regina Wechselautomat -->   Video mit Ton Video mit Ton



Zu Anfang des 20. Jahrhundert gingen dann verschiedene Firmen dazu über die Platten auch als Tonträger für mechanische Zithern, Harmonien und andere pneumatische Instrumente zu benutzen.

Die erzielten Klangeffekte - insbesondere bei der Zither - sind erstaunlich naturgetreu. Auch versuchte man, durch Doppel- und Dreifach-Plattengeräte, in denen zwei oder drei Platten synchron spielten, einen besonders vollen Klang und eine Art "Stereoeffekt" zu erzielen.


 Video der "GSM"   Video mit Ton
Vorführung diverser Selbstspielender Musikinstrumente
Gesellschaft für Selbstspielende Musikinstrumente e.V.


Entscheidend war natürlich auch, dass bereits 1877 Thomas Alva Edison den Phonographen als Patent anmeldete.
Damit begann ein neues Zeitalter der Tonaufzeichnung. Und zehn Jahre später, im Jahr 1887, erfindet der deutschstämmige Amerikaner Emile Berliner das Grammophon mit Schellackplatte.

Die Firma SYMPHONION unter seinem Gründer und Direktor Paul Lochmann weitete seine Produktlinie bis
1894 auf einige Dutzend verschiedene Typen aus. Von der kleinsten Spieldose bis zum großen Standgerät mit Münzbetrieb für kommerzielle Zwecke wurde alles hergestellt.


Symphonion Type/Style No. 130
Münzautomat mit 10 Glocken
Um 1900 - 54 cm Platten.
Doppelkamm je 60 Stimmenzungen
Detaillierte Infos zu diesem Gerät
Original-Ton dieses Instruments
Video mit Ton
Symphonion Tischgerät
Type/Style No. 25D
Um 1895
11 3/4" Zoll Platten
Video mit Ton
Symphonion Standgerät
Münzautomat
19 1/8" Zoll Platten


 Symphonion 121 - 3.jpg
Symphonion 121 - 1.jpg
Symphonion 121 - 2.jpg
Original-Ton
dieses Instruments
hier anhören !
Symphonion No. 121 GL (GL=Glocken)
Mit 10 (Halbschalen) Glocken. Für 37,5 cm = 14 3/4" Platten.
120 Zähne + Steuerzähne für Glocken, Doppelkamm.
B=54cm  T=48 cm H=29 cm.
Dieses Gerät gab es in einer horizontalen Glockenanordnung
(jeweils 5 Glocken über und unter dem Kamm)
und in dieser vertikalen Glockenanordnung wie hier abgebildet.

Übrigends startete der Symphonion Gründer Paul Lochmann im Jahr 1901 die Produktion seiner nach ihm benannten Spieldosen mit der Bezeichnung "Lochmann Original".

Diese zeichneten sich durch eine außergwöhnlich hohe Tonqualität aus.
Großer Musikautomat Lochmann Original Modell No. 172 mit 12 Klangröhren, um 1900.  Video mit Ton




- Einige Beispiele -
 Symphonion
Lochplatten Spieldosen
Alle Fotos können durch Anklicken vergrößert werden

symphonion_120_33einhalb_ cm_disk_1.jpg

Symphonion No. 120
33,5 cm Platten
Foto1

symphonion_120_33einhalb_ cm_disk_2.jpg

Symphonion No. 120
33,5 cm Platten
Foto2

symphonion_120_33einhalb_ cm_disk_3.jpg

Symphonion No. 120
33,5 cm Platten
Foto3

symphonion_120_33einhalb_ cm_disk_4.jpg

Symphonion No. 120
33,5 cm Platten
Foto4


Symphonion No. 192
Doppelkamm 192 Zähne
25 1/4 cm " Platten


Symphonion um 1885
21 cm Platten


Symphonion No. 33
um 1900 Doppelkamm
84 Zähne 11 3/4" Platten


Symphonion mit 8 Glocken
und einer neu
hergestellten Platte - Foto1


Symphonion
mit 8 Glocken
Foto2

 symphonion_no25.jpgSymphonion No. 25

Symphonion Plattendurchmesser zehn-fuenfachtel Zoll 1.jpg

 Symphonion Plattendurchmesser zehn-fuenfachtel Zoll 2.jpg


Symphonion, Ende 19. Jh. Plattendurchmesser 10 5/8" Zoll

Symphonion 2N - 02.jpg

Zwei Kämme diametral gegenüber angeordnet !
Ein Anreißrad bewegt dabei gleichzeitig je eine Zinke der beiden Kämme, die den gleichen Ton haben. Jeder Kamm spielt dann zur gleichen Zeit die gleiche Note.

Es sind hier die doppelte Anzahl der Lochreihen in der Lochpaltte sowie zwei Anreißradreihen nötig. Auch diese Konstruktion sollte eine Klangverbesserung bewirken.
Symphonion 2N - 01.jpg

Gerätebezeichnung: Symphonion No. 2N
Fabrik Lochmannscher Musikwerke in Leipzig. Hergestellt um 1900
Für Blechplatten Durchmesser: 21 cm. 60 Töne in 2 Musikkämmen
Nußbaumgehäuse mit Schublade für die Platten. Lithographie im Deckel.

Automatophone Kabinett im Berliner Stadtmuseum (Märkisches Museum)

Das Stadtmuseum Berlin (Märkisches Museum) unmittelbar am Spreeufer gelegen, beherbergt stille Zeugen der Berliner Geschichte.

Ein Höhepunkt sind die mechanischen Musikinstrumente welche in diesem Video vorgeführt werden.


Stadtmuseum Berlin - Märkisches Museum

Dauer: 12:40




Neben den bekannten großen Herstellern gab es noch viele kleinere Fabrikanten speziell in und um Leipzig, welche am Erfolg teilhaben wollten......

Zum Beispiel in Leipzig die Firma Bruno Rückert Orphenion-Musikwerke-Fabrik
1891-1899 Bruno Rückert Orphenion-Musikwerke-Fabrik
Ab 1899 Orphenion-Musikwerke Seiler, Müller & Hensch.
Video mit Ton

Bruno Rückerts Orphenion, das in vielen Varianten, von der Schatulle bis zum Wandspielschrank, gebaut wurde, fand regen Anklang.
Dennoch geriet das Unternehmen spätestens 1897 in Schwierigkeiten
und musste Konkurs beantragen.
In einem Nachruf auf Bruno Rückert wurden als Gründe  benannt:

"Seine Werke waren seinerzeit ihres schönen, weichen und melodiösen Tones wegen sehr beliebt. Leider wurde auf ihre technische Herstellung zu wenig Sorgfalt verwendet. Zahn- und Federbrüche waren an der Tagesordnung, und so war das Ende der einst so blühenden Fabrik ein wenig ruhmvolles"

Aber auch nach dem Konkurs wurden Platten in der Firma„Orphenion-Musikwerke "Seiler, Müller & Hensch“ noch weiter produziert.

Dem bekannten Buchautor Ord-Hume zufolge (1995 S. 223) hatten die Orphenion-Musikwerke den schönsten Klang überhaupt unter den Musikwerken dieses Genres, konnten jedoch hinsichtlich der Lautstärke nicht mit den "Polyphons" und anderen Konkurrenten mithalten.
orphenion no. 91 um 1900 16 einsechstel inch 90 zaehne kamm.jpg

Orphenion No. 91
um 1900
16 1/6 Zoll Platten
Kamm mit 90 Zähnen.

Die meisten Fotos lassen sich durch Anklicken vergrößern


kalliope_108G_um_1900_17-5-zoll_82_Zaehne_10_ Glocken.jpg
Kalliope 108 G
um 1900
17,5" Platten
82 Zähne, 10 Glocken
Kalliope 164
um 1910
17 3/4" Platten
82 Zähne - Foto 1
Kalliope 164
um 1910
17 3/4" Platten
82 Zähne - Foto 2
Kalliope
1895 - 1919
Kalliope Warenzeichen
Warenzeichen der Firma KALLIOPE um 1895
Musizierender Engel auf Wolken

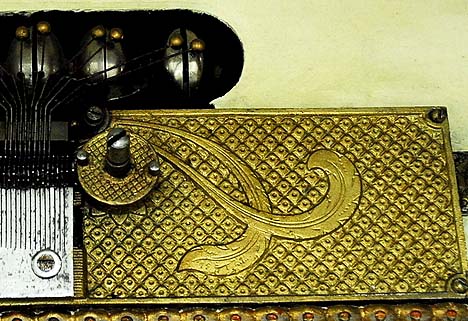

Kalliope Grundplatte 1.jpg
Erkennungszeichen
Die typische Grundplatte
Kalliope Spieldose
Kalliope Grundplatte 2.jpg
Erkennungszeichen
Die typische Grundplatte einer
Kalliope Spieldose

Video mit Ton
Kalliope Music Box
Spielt 43,2 cm Platten
"Coronation March"

Video ansehen -  Großes Standgerät mit Glocken
Kalliope
Panorama Automat
Spielt 52 cm Platten
12 Glocken,
Panorama mit Pferden
Kalliope No. 50 - 23,5 cm Platten 49 Tonzungen.jpg
Während der 1890´ und frühen 1900´ Jahre
produzierte die Leipziger Firma Kalliope Lochplatten-Spieldosen in einer beträchtlichen Zahl.

Die meisten wurden unter dem Namen "Kalliope" produziert.

Kalliope Spieldosen hatten eine ausgezeichnete Qualität. 1919 fusionierte die Firma Kalliope mit Menzenhauer & Schmidt Berlin, Rungestraße 17


Hersteller Bezeichnungen der Kalliope Spieldosen

Bis 1895  Wacker & Bock
1895 im Handelsregister Leipzig eingetragen: Max Espenhain ist neuer Teilhaber der bisherigen Firma "Wacker & Bock".

Der Name lautet jetzt "Kalliope Fabrik mechanischer Musikwerke, Espenhain, Wacker & Bock".
Inhaber sind Gustav Max Espenhain, Christian Heinrich Richard Bock und Emil Moritz Anton Wacker

1895-1898 Kalliope Fabrik mechanischer Musikwerke - Espenhain, Wacker & Bock
1898-1910 Kalliope Musikwerke AG
1914 Konkursverfahren eröffnet
1917 Gesellschaft besteht in Liquidation weiter
1919 Firma erloschen

Damalige Adressen waren....
1897-1898 Gohlis, Dorotheenstr. 20
1899-1910 Gohlis, Bitterfelder Str.1
1910 siedelte die Firma nach Dippoldiswalde über.

Kalliope war in erster Linie mit der Herstellung von Lochplatten-Musikwerken beschäftigt.
Kalliope-Spieldosen waren sehr beliebt, wovon noch heute viele erhaltene Exponate zeugen. Auf eine spezielle Dämpfungsvorrichtung an Lochplatten-Musikwerken erhielt die Firma 1895 einige Patente und provozierte damit die beiden führenden Hersteller Symphonion und Polyphon.

1900 endete ein vier Jahre andauernder Gerichtsstreit der beiden Firmen gegen Kalliope. Das Gericht entschied, dass die auf Kalliope patentierte Dämpfung das Patent der Symphonion und Polyphon Fabriken nicht verletzte.
Schon 1904 baute man auch Grammophone der Marke "Odeon".



Gloriosa - Kalliope
 Der klingende Weihnachtsbaum von Johannes Carl Eckardt


Ende des 19. Jh. erhielt der Fabrikant Johannes Carl Eckardt aus Stuttgart Patente für Neuerungen

"...an Musikerwerken, welche mit Mechanismen zum Drehen von Untersätzen
für Weihnachtsbäume versehen sind..."

Eckardt verknüpfte damit zwei eng mit der
Weihnachtszeit verbundene Traditionen. Nämlich den Weihnachtsbaum und die Weihnachtsmusik, und verband diese in einem Instrument.

War zuvor Hausmusik noch von den Familienangehörigen selbst gemacht worden, hatten sich seit einiger Zeit die mechanischen Spielwerke auch in Privathaushalten weit verbreitet.

Gloriosa Werbung um 1895


Eines der verbreitetsten Modelle war der Weihnachtsbaumständer "Gloriosa", der zu Weihnachten
1892 auf den Markt kam.
Er war von Beginn an ein absolutes Spitzenmodell und kostete damals 40 Mark. Man konnte unter 120 verschiedenen Plattentiteln für 50 Pfennige das Stück wählen. Bereits zeitgenössische Anzeigen priesen die aufwendige, an Renaissanceformen orientierte Gestaltung des Gehäuses aus mattiertem Nussbaum an.

Mit dem Geld, das durch die Weihnachtsbaumständer reinkam, startete Eckardt die Produktion von Messgeräten wie Manometern, Thermometern und Mengenmessern.

Nachdem Eckardt 1911 die Produktion der Gloriosa Geräte einstellte, entwickelte sich jahrzehnte später
aus den damaligen Messgeräten die Mess- und Regelungstechnik für die chemische Industrie der Firma Foxboro-Eckardt GmbH in Stuttgart.

Mit einer Handkurbel wird die Abtriebsmechanik aufgezogen. Es werden zwei verschiedene Mechanik Systeme bewegt. Das eine drehte die Halterung in die der Christbaum eingespannt war. Immerhin konnten Bäume
bis zu 50 Kg Gewicht und 5,5 cm Stammdicke dabei verwendet werden.

Das andere ist das Plattenspiel-Musikwerk vom damals sehr bekannten Hersteller "Kalliope".
Es besteht aus einem Stahlkamm, wie er auch von anderen Spieldosen bekannt ist, mit 52 oder 55 Zähnen. Diese werden von Metallstiften angezupft und damit zum Klingen gebracht. Ein Christbaumständer konnte über bis zu vier Kämme und auch über zusätzliche Glocken verfügen.

Video mit Ton Gloriosa Christbaumständer

Die Musik ist auf den Metallplatten codiert, welche als Programmträger dienen. Sie besitzen einen gezackten Rand und auf der Unterseite vorstehende Nocken. Ein Zahnrad greift in die Zacken des Randes, um die (Noten) Scheibe zu drehen. Die Nocken der Platte bewegen die Metallstifte, welche die Zungen des Stahlkamms anzupfen.


Mechanisch drehender Weihnachtsbaumständer mit Musik.
Typ Gloriosa der Fa. Eckardt mit Kalliope Plattenspielwerk

Eine abklappbare Andruckstange mit Hartgummirollen führt die Scheibe genau über den Anzupfmechanismus. Der Weihnachtsbaum drehte sich langsam im Kreis und die Musik erklang. Die Platten konnten leicht ausgewechselt werden.


Allerdings stellte Jonannes Carl Eckardt schon sehr viel früher, nämlich um 1877 sehr erfolgreich automatisch drehende Weihnachtsbaumständer mit eingebautem Walzenspielwerk als Toninformationsträger her.
Die Lochplattenspielwerke wurden ja auch erst etwas später erfunden.

Video mit Ton Video mit Ton Video mit Ton

Diese frühen Weihnachtsbaumständer befanden sich immer in einem runden Metallgehäuse. Weitere Infos dazu am Ende auf dieser Seite.


Dieser mechanische Weihnachtsbaumständer des Typs GLORIOSA  mit KALLIOPE Metallplatten war ein großes Erfolgsmodell. Von Beginn der Produktion 1892 bis zum Ende im Jahr 1911 wurden 100.000 Stück verkauft.
Eckardt erhielt bald Konkurrenz welche ebenfalls verschiedene andere Bauweisen anboten – wobei sie die existierenden Patente durch abweichende Konstruktionen zu umgehen suchten.

Video mit Ton Gloriosa Christbaumständer

Andere Hersteller wählten ganz andere Wege. Die Modelle "Triumph" und "Troubadour" konnten mit jedem Spielwerk betrieben werden. Eine Schnur verband den Christbaumständer mit der Achse des Spielwerks.


Video mit Ton Kalliope Christbaumständer mit 6 Glocken um 1900


Da der Einsatz als Christbaumständer nur für eine sehr begrenzte Zeit möglich ist, standen auch verschiedene andere Aufsätze zur Auswahl.
Beispielsweise Blumenvasen, einfache Porzellanplatten und kunstvolle Gebilde aus mehreren Etagen mit ornamentierten Säulen.

Das umfangreiche musikalische Repertoire, das für "Gloriosa" angeboten wurde, umfasste dementsprechend neben traditionellem weihnachtlichen Liedgut auch jahreszeitunabhängige Stücke. Choräle, aber auch leichte Unterhaltungsmusik wie das Couplet "Immer an der Wand lang" oder der Weibermarsch aus "Die lustige Witwe". Sie erklangen, während sich der Aufsatz langsam drehte.




Das Chordephon (Lochplatten-Zither)
Chordephon Nr. 16 - Um 1900
Als Tischgerät mit Geldeinwurf. Kurbelaufzug mit Federwerk
44 Saiten, Plattendurchmesser 36,5 cm
Zitherkorpus H x B x T: 2,8 x 29,5 x 58,5 cm

Sehr informativ, Chordephon in Funktion Video mit Ton


Das Chordephon ist eine mechanische Zither, bei der
die Saitenerregung mit einer Lochscheibe gesteuert wird.

Der führende Hersteller auf dem Gebiet der Lochplatten-Zithern
war die Firma Claus & Co. in Leipzig.
Unter der Markenbezeichnung "Chordephon" wurden zwischen 1893 und etwa 1910 diese mechanischen Zithern
in hoher Stückzahl gefertigt.

Es gab Chordephone für Lochplatten mit 30, 44 und 60 Lochreihen, wobei jeder Reihe eine Saite entsprach. Die metallischen Lochplatten weisen am Rand eine grobe Verzahnung für das Antriebszahnrad auf.

Die Tonerzeugung erfolgt durch plötzliches Entspannen einer
zuvor langsam niedergedrückten Saite. Der auf der Lochplatte befindliche nach unten gerichtete Nocken versetzt eine Sternrad langsam in Bewegung.
Ein Zahn des Sternrades drückt eine über den Saiten liegende Feder langsam nieder und versetzt so die Saite in Spannung.
Durch das plötzliche Nachlassen des Druckes bei der Weiterdrehung des Rades wird die Feder losgelassen und folglich die Saite abrupt entspannt. Durch die dann schwingende Saite entsteht der Ton.

Chordephone gibt es in vielen unterschiedlichen Ausführungen.
Mit Tisch und ohne Tisch usw. Sie sind, was aber selten vorkommt, noch gut erhaltene und gesuchte Instrumente.
Entsprechend hochpreissig werden sie gehandelt.

Die Firma Claus & Co. hatte ihre Wirkungszeit in
Leipzig von 1892 bis 1913.
Anfangs mit der Bezeichnung:
Fabrik Mechanischer Zithern "Chordephon" Claus & Co.



Lochplatten-Zither "Chordephon"

Fa. Claus & Co. Leipzig um 1900.

 Gesamtlänge 58,5 cm

Federaufzug ohne Federhaus.
Auslösung durch Mechanismus
für Geldeinwurf

Eisenblechplatten Ø 36,5

Ab 1897 ---> Fabrik Mechanischer Zithern
"Chordephon" Clauss & Co.
Ab 1903 ---> Chordephon-Musikwerke
Später auch "Kurt Weißbach"
Ab 1913 ---> Vereinigte Musikwerke-Chordephon und Komet Weißbach & Co.
Ab 1915 ---> K. Weißbach
Die Firma Weißbach war von 1905 bis ca.1930 in Leipzig tätig.
Klick auf das Foto zum Vergrößern




Adler und Fortuna Plattenspielgeräte

Hersteller waren:
Adler Fabrik deutsch-amerikanische Spieldosen Malke & Oberländer 1895
Adler Fabrik deutsch-amerikanische Musikwerke Schlobach, Malke & Oberländer 1896-1900

(Fortuna) Julius Heinrich Zimmermann 1886-1926
(Fortuna) Julius Heinrich Zimmermann Leipzig GmbH 1926-1938

Zu den bekannteren Spieldosen
aus Leipzig zählen auch
die Spielwerke mit den Gerätenamen
"Adler" und "Fortuna"

Im Jahre 1900 erfolgte mit der
Übernahme von ADLER auch die Weiterführung der Produktion
der "Fortuna" Musikwerke
mit Stahlstimmen,
Harmonium, Triangel und Trommel.

Auch die anderen Modelle wie
Schatullen, Wand- und Standautomaten
wurden weiterhin produziert.
Nun aber unter der Marke "Fortuna"
Adler Münzautomat No. 355 um 1900
für 21 1/4" Platten. Doppelkamm
mit 118 Zähnen.
Foto unten, gleiches Gerät Detailaufnahme

Fortuna Konzert-Automat No. 365
Großes Standgerät mit Unterschrank
um 1900
Für 26" Platten und für
Münzbetrieb eingerichtet.


Klick auf die 3 Buttons








Eine weitere sehr
ausführliche Beschreibung
der Blechplatten-Spieldosen als Fließtext
ohne Bilder finden Sie hier







Den Herstellern von Lochplatten Spieldosen
im Raum Leipzig war nur eine kurze Existenz vergönnt...

...viele stellten bereits vor dem Ersten Weltkrieg ihre Produktion ein.

Die kurze "Goldene Zeit" der Metall- Lochplatten als
Toninformationsträger von 1886 -1914 war so gut wie vorüber.

Na ja.... länger war die Zeitspanne der magnetischen
Tonband Compact-Cassette, welche am 28. August
1963 auf der Internationalen Funkausstellung in Berlin
von der Firma Philips vorgestellt wurde, auch nicht.

Bis sie dann von der digitalen CD + DVD, und dann
wieder von den allgegenwärtigen mp3 Musik-Dateien
verdrängt wurde.

Die Hersteller von Platten-Spieldosen versuchten damals viel um im Markt zu bleiben.
Regina baute eine Reihe von Phonographen wie auch Polyphon, Mermod, Kalliope und Symphonion.

Die "Großen Drei" bauten u.a. auch die Münzklaviere "Polyphona", "Symphoniola" und "Reginapiano". Aber kein Modell erreichte mehr größere Verkaufszahlen.

Der Verkauf der Polyphon- und Symphonion-Spieldosen war bis 1920 zusammengefasst unter Paul Scheibe von den Symphonion-Musikwerken in Gera.

Die Firma Polyphon-Musikwerke vereinigte sich 1917 mit der Deutschen Grammophon. Sie hatte Erfolg auf dem Grammophonmarkt. (Schellack-Platten)


Für Informationen zu den späteren Phonographen, Grammophone,
Schallplatten, Plattenspielern usw. empfehle ich die umfangreichen
Seiten von R. Steinführ


Der amerikanische Hersteller Regina baute 1919 die letzte Spieldose. Er lieferte aber noch bis 1921 aus. 1922 ging aber auch Regina bankrott.
Dass Geschäft wurde reorganisiert und lief noch weiter mit völlig anderen Produkten.

Die meisten anderen Fabrikate verschwanden bis 1914 vom Markt (!)

Eine Ausnahme war die Firma von Hermann Thorens -->   (1856-1943)
in St. Croix (Schweiz) Thorens produzierte noch sehr lange kleinere Platten-Spieldosen.





Technisches zu Platten-Spieldosen
Die Lochplatten-Spieldose hat mit der Walzen-Spieldose nur den Stimmenkamm (Tonkamm) gemeinsam (!)

Wichtig ! Die als Toninformationsträger dienende Lochplatte bzw. deren Nocken reißen die Tonfedern jedoch nicht - wie bei der Walzenspieldose - direkt an.

Es ist nämlich noch ein sogenanntes Anreißrad - auch Sternrad genannt - zwischengeschaltet !
Durch die viel größere mechanische Kraftausübung ergeben sich bedeutend höhere Ton- Lautstärken.

- Funktionsweise mit zwischengeschaltetem Anreißrad/Sternrad -

Auch dieses Bild lässt sich durch Anklicken vergrößernanreissraeder1.jpg

Die feinen Stifte der Walzen-Spieldose vermochten nur geringe Kräfte auf die Stahlstifte auszuüben.

Wesentlich größere Kräfte ließen sich auf die Metallplatte über das Anreißrad mit seinen kräftigen Zähnen auf die Stahlzinken übertragen.

Die Platten-Spieldosen waren daher deutlich lauter als eine Walzen-Spieldose.


Ebenso wie bei der Walzen-Spieldose mußten die Schwingungen der Stahlzinken der Lochplatten-Spieldose kurz nach der Betätigung durch das Anreißrad gedämpft werden.

Eine noch schwingender Stahlzinken würde sonst in diesem schwingenden Zustand bei erneutem Anreißen ein klirrendes und kratzendes Geräusch verursachen (!)

In der Patentliteratur findet sich hierzu geradezu eine Flut von Vorschlägen, von denen man nur einen kleinen Teil auch verwirklichte. Besonders einfach ist eine Lösung, die sich Paul Lochmann im Jahre 1888 patentieren ließ.

Hierzu dient eine schwach gekröpfte Feder die sich an der Seite des Anreißrades befindet, sodass die Zähne des Anreißrades an dieser Feder entlanggleiten.


Wird die Kröpfung der Dämpferfeder durch einen Zahn des Anreißrades zur Seite gedrückt, so kann die Stahlzinke frei schwingen.

Gerät die Kröpfung jedoch zwischen zwei Zähne des Anreißrades, so legt sich die Dämpferfeder gegen die schwingende Stahlzinke und setzt diese still.

Außer den Dämpfern gab es noch die Anreißradbremse. Es sind kleine Draht- oder Blechfahnen, die sich gegen die Anreißräder unter leichtem Druck legen. Sie sollen nach Ablauf einer durch den Lochscheibennocken ausgelösten Bewegung das Anreißrad sofort zum Stehen bringen, damit der nächste Nocken den Stift des Anreißrades genau an der richtigen Stelle erfassen kann.

Unter den Tonfedern befinden sich Bleigewichte. In der Abb. mit "Resonator" bezeichnet. Näheres dazu erfahren Sie hier


Die Lochplatten-Spieldose löste die Walzen-Spieldose
auf Grund beachtlicher Vorteile ab !
So entfällt bei der Lochplatten-Spieldose das mühsame bestecken der Walze mit den Stiften. Das Stanzen der Lochplatten war wesentlich einfacher und natürlich billiger herzustellen. Der Musikfreund konnte nun durch Hinzukaufen von preiswerten Lochplatten sein Musikrepertoire auf kostengünstige Weise vergrößern.

Die Schweiz war ja führend auf dem Markt der Walzen-Spieldosen. Es sah in den frühen 1890er Jahren seinen Markt schwinden, als die Käufer sich mehr für die neuen Blechplatten interessierten.
Die Platten-Spieldosen hatten auch eine größere Lautstärke, weil die zusätzlichen Anreißräder/Sternräder die Zähne des Tonkammes mit größerer Kraft anreißen konnten.

Die Platten waren billig und der geringe Preis der Platten-Spieldosen sowie die aggressiven Verkaufsmethoden der Leipziger Fabrikanten sorgten dafür, dass bereits um 1895 die Walzen-Spieldose auf dem Markt als eine "überholte Technik" galt.

Lochplatten-Spieldosen gibt es in verschiedenen Größen. Die kleinen Geräte befinden sich in einem hölzernen Kasten, den man auf den Tisch stellen kann. Beispiel einer Mira Spieldose um 1900.
Beispiel Tischgerät, Mira Spieldose um 1907, Mermod Frères aus Ste.- Croix für 47 cm Platten Video mit Ton




Zugfeder

In der Regel wurden die größeren Lochplatten Spieldosen durch eine extrem starke Zugfeder angetrieben.

Hier noch das Beispiel eines starken Federmotors
für ein Symphonion Standgerät.

Polyphohn Spieralfeder Antrieb.jpg
Gebrauchsanweisung eines
Polyphon No. 6 Standgeräts um 1910
mit Stahldraht-Spiralfeder
als Antriebsquelle.
Zum Lesen der Anleitung
auf das Bild klicken

polyphon 1902 spiralfederantrieb 154 tonlamellen doppelkamm 15 einhalb zoll platten.jpg
polyphon 1902 spiralfederantrieb 154 tonlamellen doppelkamm 15 einhalb zoll platten 2.jpg

Ein weiteres Beispiele zu Plattenspieldosen mit Stahldraht-Spiralfeder (engl. Coil-Spring)
als Antriebsquelle.
<--Wie hier bei diesem seltenen Polyphon Gerät

Spieldose um 1902.
15 1/2" = 39 cm Platten
Doppelkamm mit 154 Zähnen.



Einen elektrischen Antrieb hatten nur größere Geräte. Beispielsweise wurden die Geräte Stella und Mira der
Fa. Mermod Fréres mit Federkraftantrieb und Elektroantrieb angeboten.

Große Standgeräte haben die Form einer Vitrine mit einer Glastür vorn, wie z.B. dieser Lochmann "Original" Automat um 1905.   Die Blechplatte war hier natürlich senkrecht gestellt.

Darüber hinaus gibt es große Standgeräte mit einem zusätzlichen unteren Schrankteil zum Aufbewahren der
Lochplatten.



Plattenantrieb / 3 verschiedene Antriebsarten

Zentralantrieb - Mittenantrieb
Die meisten kleinen Platten werden von der Mitte her angetrieben. Neben der Mittelspindel stehen oft ein, zwei oder drei Mitnehmerstifte für die Platte. Manchmal, z.B. bei Symphonion, zeigt die Anordnung der Zentralstifte an, welche Platte bei Vielplatten-Instrumenten jeweils in den verschiedenen Positionen aufzulegen ist. Durch Andrücken der Platte nahe der Mitte übernehmen die Mitnehmerzapfen den Plattenantrieb.

Die notwendige Antriebskraft für große Platten kann über einen Mittenantrieb allerdings nicht sicher genug übertragen werden. Bei Platten von Symphonion haben sich oft Plattenverbiegungen und Beschädigungen der Antriebslöcher gezeigt. Das passierte, wenn die Platte stecken blieb und der Antriebszapfen sich weiter drehte. Im Vergleich zum Außenkantenantrieb ist der Mittenantrieb ruckartig und unregelmäßig.


Außenkantenantrieb für am Rand gelochte Platten
Mittlere und größere Geräte hatten einen Außenkantenantrieb mit Löchern. Das bestiftete Antriebsrad greift hier in eine Lochperforierung an der Außenkante der Lochplatte ein.
Die meisten Platten werden durch ein rechtwinklig angeordnetes gezahntes Rad angetrieben, welches in runde Löcher nahe am Außenrand eingreift.

Bei Adler und Fortuna sind es schräg gezahnte Räder, die in schräg angeordnete Langlöcher eingreifen.
Dieser Außenantriebe ist am meisten verbreitet und hat viele Vorteile durch einen ruhigen und sauberen Lauf.
Darüber hinaus gibt es, wenn auch seltener - eine Variante der Lochplatten mit Außenverzahnung welche eine Art halbrunde Perforierung für den Kraftangriff haben.


Antrieb mit gezahntem Außenrand
Noch andere Außengetriebe findet man bei kleineren Plattentypen. Kalliope, Monopol, Symphonion und Thorens, die einen gezahnten Außenrand haben in den das Antriebsrad des Getriebes eingreift.
Dieses System ist sehr robust und wurde ursprünglich dort verwendet, wo es hart beansprucht wurde, z.B. in Kinderspielzeugen, in kleinen Uhren oder in Tannenbaumständern.



Platte für Zentralantrieb - Mittenantrieb

Platte für Außenkantenantrieb

Lochplatten
wurden damals auch als "Notenscheiben" bezeichnet.

Um das Jahr 1886 bestanden die Lochplatten aus Pappe.

Bis 1888 kamen auch Platten aus Zink auf. Aber es stellte sich bald heraus, daß die Zacken aus Zink rissig wurden und leicht abbrachen. Daher schwenkten die meisten Hersteller um das Jahr 1895 auf Eisenblech-Platten um.

Die meisten Platten hatten die vorstehenden Zacken/Nocken auf der Unterseite, sie waren unterschiedlich geformt. Lochplatten wurden damals auch als Notenscheiben bezeichnet. Normalerweise wurde der Name der Melodie auf die Vorderseite der Platte aufgedruckt.

Platte mit gezahntem Außenrandantrieb

Oft kam auch der Name / Bezeichnung der Spieldose dazu, der Plattentyp - z.B. Symphonion No. 30 - sowie die Plattennummer = Titelnummer. Einige Plattentypen wurden mit Abdrucken der Firmen- and Handels-Marken sowie mit allegorischen Szenen verschönert usw.

Wie schon erwähnt, waren die Platten der diversen Hersteller (von wenigen Ausnahmen abgesehen) untereinander leider nicht austauschbar. Man dachte nicht an Normung, wollte es vermutlich auch nicht. Die Gerätehersteller verdienten ja ihr Geld auch damit, dass der Musikfreund die Original-Platten des Geräteherstellers kaufen musste.

Die frühen Regina Blechplatten waren Kupferplatiert und hatten einen Bronzeschimmer. Einige Monopol und Orphenion Platten sind blau gefärbt. Bei anderen Platten, z.B. Sirion, ist der Markenname anders farbig. Bei den in Amerika produzierten Platten sind die Musiktitel englisch, bei den deutschen und schweizerischen oft mehrsprachig (deutsch, französisch und englisch) angegeben.
Der Name des Komponisten und die Musikart - Marsch, Kirchenlied oder was auch immer - sind üblicherweise vermerkt.

Zwischen Ende und Neuanfang einer Melodie sah man meist auf der Platte eine nockenlose Zone vor. Für Tanzmusik verzichtete man oft auf diese Zone, so daß die Melodie pausenlos wiederholt wurde.


Haken / Nocken der Metallplatten
Auf der Rückseite der Platten befinden sich ausgestanzte hakenartige Auswölbungen. Jeder Haken ist eine Note, also ein Ton.
Es gab unterschiedliche Arten von Haken an der Unterseite der Lochplatten, die man mit Hilfe einer Stanze mit einem kombinierten Schneid- Biege Werkzeug herstellte.
Eine techn. Zeichnung dieser ausgestanzten Nocken sieht man hier ---->

Klick auf die Fotos zum Vergrößern

Ist der Haken abgebrochen fällt dieser Ton natürlich aus.

Bei einigen wenigen mag das nicht auffallen. Fehlen zu viele Haken, sollte man zumindest einen Teil, wenn nicht sogar alle ersetzen. Alles nur eine Frage des Aufwandes.

Insbesondere bei Platten mit Glockenspielwerk erfolgt die Steuerung der Glocken durch die Haken am äußeren Rand der Platte. Diese sind daher auf Grund des größeren Kraftaufwandes häufiger abgebrochen.

Lochplatten für ein
Polyphon No. 104

Zwei Detailfotos dieser Haken


Eine typischen Eisenblech-Lochplatte der Firma Kalliope




 Für Sammler sehr wichtig....
Wer eine Blechplattenspieluhr erwirbt sollte darauf achten, ob man auch die gewünschte Anzahl einwandfreier Platten mitkaufen kann.

Der nachträgliche Versuch geeigneten Platten irgendwo zu erwerben könnte sich als sehr schwierig - wenn nicht sogar erfolglos - herausstellen (!)

Viele alte Platten sind leider in sich verbogen und/oder verdellt. Sie können nachträglich kaum dauerhaft plan gerichtet werden. Bis zu einer gewissen Grenze funktionieren diese Platten aber trotzdem noch.

Häufig kommt es dann aber beim Abspielen zu deutlichen Knack- Geräuschen.
Anrostungen können weitgehend entfernt werden. Abgebrochene Haken/Nocken an der Unterseite lassen sich mit entsprechendem Aufwand ersetzen. Jeder abgebrochene Haken ist ein fehlender Ton (!)


 Wie man defekte und verrostete Metall-Lochplatten
reparieren könnte, wird auf folgender Seite beschrieben.


Wie man Blechplatten für Spieluhren repariert




Für Polyphon und Symphonion Geräte wird hier ein Zusammenhang zwischen
den Gerätetypen und der verwendeten Lochplattengröße hergestellt.



Stimmkämme / Tonkämme
Der Standard sind Geräte mit einem Stimmkamm/Tonkamm. Es gibt aber auch Doppelkamm-Systeme zwei Kämme die jeweils auf gegenüberliegenden Seiten der Anreißreihe angebracht sein können. Ein Anreißrad/Sternrad bewegt dabei gleichzeitig je eine Ton-Zinke der beiden Kämme die den gleichen Ton haben. Auf diese Weise ist eine größere Lautstärke erreichbar.


Defekte Stimmkämme können - genauso wie bei den Walzenspieldosen - nicht einfach mal so durch irgendwelche andere Stimmkämme ersetzt werden. Jeder Stimmkamm wurde für die jeweilige Gerätetype konstruiert. Jede Tonzinke ist auf einen ganz bestimmten Ton gestimmt. Abgebrochene Tonzinken können durch spezialisierte Fachleute erneuert werden.



Das Zusammenspiel der Kämme + Anreißräder + Niederhalter
wird in beiden Fotos sehr gut gezeigt.
Klick auf die Fotos zum Vergrößern


Mitunter suchte man den einander gegenüberliegenden Zinken beider Kämme eine etwas unterschiedliche Länge zu geben. Auf Grund der dann auftretenden Schwebung ließ sich eine Art erwünschter Tremolo-Effekt erziehlen.

Weiterhin ließen sich zwei Kämme diametral gegenüber anordnen.

Ein Anreißrad bewegt dabei gleichzeitig je eine Zinke der beiden Kämme, die den gleichen Ton haben. Jeder Kamm spielt dann zur gleichen Zeit die gleiche Note.

Es sind hier die doppelte Anzahl der Lochreihen in der Lochpaltte sowie zwei Anreißradreihen nötig. Auch diese Konstruktion sollte eine Klangverbesserung bewirken.

Die Firma F.A. Richter & Co. aus Rudolstadt stellte sogar ein großes Standgerät mit
zwei Doppelkämmen (!) her. Imperator Type No. 49 - Mit 12 Glocken - um 1905




 Bleigewichte unter den Tonzungen
Unter den Tonzungen der tiefer gestimmten Töne befinden sich genau abgestimmte Bleigewichte. Sie sollen die jeweilige Tonzunge zu einer langsameren Schwingung, also zu einem tieferen Ton veranlassen.

Ohne diese Bleigewichte könnten die tieferen Töne nicht erzeugt werden, da die Länge der Zunge ja mechanisch begrenzt ist.

Bleigewicht und Tonzunge bilden also eine Einheit und sind in Ihrer Masse genau auf den jeweiligen Ton gestimmt.

Bei unsachgemäßer Lagerung der Platten-Spieldosen z.B. in feuchten Kellern, kann die gefürchtete Blei-Korrosion (Bleifraß) auftreten.

Durch den Korrosionsprozess verändert sich die Bleioberfläche. Es bilden sich hellgraue Krusten, Lochfraß und Kavernenbildung. Das Schwingen der Tonzunge wird u.U. mechanisch stark behindert (!)

Fräst man das überstehende Blei ab, verringert sich die Masse und damit die Tonhöhe. Der Tonkamm wird möglicherweise verstimmt und damit unbrauchbar.

Restaurateure müssen hier also vorsichtig arbeiten und verlorengegangene Blei-Masse ersetzen. Vorausgesetzt man weiß vorher welchen Ton die Zunge überhaupt erzeugen sollte (!)
Bleigewicht Tonzunge.jpg

Bleikorrosion


Zusätzliche Klangerzeuger
Die Klangfarbe suchte man durch zusätzliche Klangerzeuger abwechslungsreicher zu gestalten. Besonders gebräuchlich war das Hinzufügen von Glocken. Dabei wurden die Glocken über Hebel ebenfalls von den Anreißrädern betätigt.

Die Glockenauslösung konnte dabei mit dem Stimmenkamm in einer Reihe oder auf der anderen Seite des Stimmenkamms liegen, wobei dann das gleiche Anreißrad den Stimmenkamm und den "Glocken-Kamm" betätigte.
symphonion_type_130 _pic_13.jpg
Tassenförmige Glocken
eines Symphonion
Großes Standgerät No. 130


Es gibt gibt drei Glockenarten

Tassenförmige und die Stabförmige Glocken
waren die beiden beliebtesten Arten.

Die tassenförmigen Glocken haben mehr Obertöne. Die stabförmigen Glocken geben reinere Klänge ab und schwingen nach dem Anschlagen etwas länger nach.

Polyphon, Kalliope, Lochmann Original, Symphonion und die meisten anderen deutschen Hersteller bauten sehr freizügig "Tassenförmige" Glocken ein. Insbesondere auch bei Instrumenten mit größeren Plattendurchmessern.
Glocken Symphonion.JPG
Tassenförmige Glocken eines Symphonion
Tischgerät No 121 GL

Rohrglocken, die dritte Glockenart für Spieldosen, wurden von Lochmann, Polyphon, Symphonion und anderen, besonders in sehr große Instrumente eingebaut. Sie waren aber sehr selten im Vergleich zu Tassen- und Stab- Glocken.

Die Lochplattenspielwerke haben zum Auslösen der Glockenhämmer einen speziellen separaten Glocken-Kamm. Die Haken/Nocken welche sich am äußeren Rand der Lochplatte befinden, betätigen die Zinken des Glockenkamms wodurch über eine Hebelverbindung die Glockenhämmer ausgelöst werden.

In anderen Geräten wurden statt Glocken sogenannte Klangstäbe eingebaut. (Metallophone)
Darüber hinaus versuchte man auch weitere Instrumente einzubauen.
Zum Besispiel Triangel, Trommeln, Harmonium und Klaviersaiten.
Insbesondere diese Zusatzinstrumentierung treibt den Kaufpreis und damit den Wert des Geräts in die Höhe.



Regina - Automatischer Plattenwechsler

Beispiel eines automatischen Plattenwechslers
der Firma Regina aus Rahway (New Jersey)
für 20 3/4 " Platte
Einige Hersteller boten Mehrplatten-Spielwerke an, bei denen zwei oder drei Platten synchron spielten.

Diese Platten konnten gleiche Noten mit exakt übereinstimmender Schwingungsanzahl oder solche mit schwach voneinander abweichender Schwingungszahl wiedergeben.

Darüber hinaus produzierte man natürlich auch
Automatische Plattenwechsler !

Dabei konnten die Platten aus einem Magazin entnommen und nach dem Abspielen in ein anderes gestellt oder aus einem Magazin gezogen und nach dem Abspielen in das gleiche Fach des Magazins zurückgesteckt, sowie nachfolgend eine andere Platte gezogen werden.

Spieldosen mit automatischem Plattenwechsler wurden in vielen unterschiedlichen Größen gebaut. Bei Regina, Polyphon und Symphonion gab es mehrere Typen.

Plattenwechsler von Regina wurden zu tausenden produziert und sind heute die bekanntesten. Von Polyphon und Symphonion gab es erheblich weniger und sie sind daher heute selten.

Corona No. 36 Automatischer Plattenwechsler mit Münzeinwurf
der Firma REGINA für 15,5 " Zoll Platten Video mit Ton



Weitere Spielwerke
Spieldosen mit mehreren Platten (Parallelplatten)
Es gab Spieldosen, die so ausgerüstet waren, daß zwei oder drei Platten synchron abspielbar waren. Die berühmteste ist die "Symphonion-Eroica". Ein Instrument für drei Platten, welches in großer Zahl während der 1890er und Anfang der 1900er Jahre produziert wurde.


Symphonion Eroica Nr. 38 A
Um 1898 von der Fabrik Lochmannscher Musikwerke hergestellt.   Video mit Ton

Die Platten, die mit A , B und C markiert waren, wurden in zwei Typen hergestellt.

1.) Alle drei Platten hatten exakt das gleiche Arrangement.
2.) Die drei Platten hatten jede ein etwas abweichendes Arrangement.

Übrigends, die amerikanische Filiale der Symphonion Musikwerke - die Symphonion Manufacturing Company - baute ein 3-Platten Instrument in einem anderen Format als die "Eroica".

Zwei-Platten-Instrumente wurden von mehreren Firmen, einschließlich Symphonion, Lochmann mit der "Original"­ Serie, Zimmermann (Adler und Fortuna) und Ehrlich (Monopol) gebaut.
Aber das einzige Mehrplatten-Instrument mit großer Stückzahl war das Symphonion-Eroica.

Es folgen drei Abbildungen der berühmten Symphonion-Eroica aus Leipzig. Hergestellt um 1897.
Plattendurchmesser jeweils 30 cm.       Höhe der Uhr 205 cm - Breite 69 cm - Tiefe 46 cm.

You-Tube Viideo ansehen !





Hier ein weiteres Beispiel eines Parallel-Platten / Doppelplatten Instruments

Doppelplatten-Symphonion Nr. 252   Um 1905 hergestellt.
Symphonion Musikwerke, Leipzig. Zwei synchron laufenden Platten, Ø 30 cm.
4 Stahlkämme mit je 42 Tönen. Nußbaumgehäuse mit Rosenholz-Paneelen.
Front mit Kurbel, Innendeckel mit vergoldetem, geschnitztem Symphonion-Schriftzug. Breite 81 cm.

Alle Bilder lassen sich durch Anklicken vergrößern !

Symphonion Double-Disc Model 252 um 1905 - 02.jpg

Symphonion Double-Disc Model 252 um 1905 - 01.jpg

Symphonion Double-Disc Model 252 um 1905 - 05.jpg
Symphonion Double-Disc Model 252 um 1905 - 03.jpg

Symphonion Double-Disc Model 252 um 1905 - 04.jpg



Auch Bodenstanduhren.....
wurden mit Metallplatten-Spielwerken kombiniert.   Siehe zwei Fotos -->

Das Uhwerk kommt von dem bekannten Hersteller Lenzkirch aus dem Schwarzwald.
Außerdem ist ein Plattenspielwerk eingebau. Auslösung durch manuellen Zug,
oder durch das Uhrwerk selbst. Plattendurchmesser = 40 cm.   Höhe der Uhr 225 cm.



In Deutschland findet man gelegentlich auch den sog. Gambrinus der auf einem Faß mit einem eingebauten Spielwerk sitzt.
Der Gambrinus ist ein gesuchtes Sammlerstück und entsprechend wertvoll. Hergestellt von der Fabrik Lochmannscher Musikwerke.

Gambrinus ist der Erfinder des Bierbrauens und
Schutzherr der Brauer - Um 1500 erwähnt.

 Gambrinus 25 G -  Um 1895  Video mit Ton
Ein typisches Wirtshaus-Instrument das auf dem Tresen stehen konnte. Per Münzeinwurf lösten die Gäste das im Fass eingebaute Musikwerk aus.

Kurbelaufzug mit Federwerk, 84 Tonzungen.
Plattendurchmesser 30 cm.
Fass H x B x T: 45 x 34 x 30 cm

Klick auf das Foto zum Vergrößern
»Gambrinus«
Symphonion No. 25 GS

Mit Münzbetrieb.

Für Platten Ø 11 ¾"

Gambrinus Detailfoto
von innen



Etwas ganz besonderes und in Europa eher selten, fertigte die
Firma F. G. Otto & Sons in Jersey City, USA
Capital Cuff - Music Boxes
 Video mit Ton


Capital Cuff Box

.
Übersetzt bedeutet es etwa "Manschetten bzw. Stulpen-Spieldosen".
Drei Cuff-Boxes ->


An die Stelle der Lochplatte trat hier ein sich nach einem Ende hin verjüngender Blechzylinder (Kegelabschnitt), der sich auf ein Gestell stecken ließ.

Die "Noten" waren auf dem Kegel-Zylinder als Nocken gestiftet wie bei der Walzen-Spieldose.

Die Nocken betätigten das Anreißrad, welches seinerseits den Tonkamm zum Klingen brachte.





Dieser Typ Musikdose hatte ein atypisches Design. Ein Hybrid des früheren Zylinders und der neueren Metallplatten.

Von diesen Geräten sollen nur ca. 2000 Stück zwischen 1895 und 1897 gefertigt worden sein.

Sie wurden in dieser Form konstruiert um die Patente der Firma REGINA MUSIC BOX COMPANY zu umgehen. Sehr wenige haben überlebt und sind daher sehr selten und entsprechend wertvoll.




Lesen? Hier klicken !!

Die "Zeitschrift für Instrumentenbau" war von
1880 - 1943 das führende gedruckte
Medium zu Mechanischen Musikinstrumenten.
Sie können hier alles nachlesen



Es gibt eine Webradio-Station welche ausschließlich Musik von mechanischen Musikinstrumenten spielt.
Zu jeder Tages- und Nachtzeit


Hier klicken




   Drei empfehlenswerte Bücher zu Alten Spieluhren
und Selbstspielenden Mechanischen Musikinstrumenten


Speziell zu Walzenspieldosen (!)

Sehr umfangreich mit vielen guten Fachbeiträgen zur
Geschichte & Technik sowie vielen guten Farbfotos.

Wohl eines der besten Bücher in Deutscher Sprache
zu alten Walzenspieluhren !

Klangkunst

200 Jahre Musikdosen - Sonderausstellung des Schweizerischen Landesmuseum 1996 - In Form eines Ausstellungskatalogs von Eduard C. Saluz

246 Seiten, 77 s/w und 283 farbige Abbildungen
sowie 35 Zeichnungen   ISBN 3908025168
Mechanische Musikinstrumente - Einführung in Technik und Geschichte

Schon im Jahre 1987 erschien die erste Auflage des Buches "Mechanische Musikinstrumente".
Es behandelt alle Arten dieser Instrumente von der Antike bis in die Gegenwart.
Es gilt seit langem als deutschsprachiges Standardwerk auf diesem Gebiet.

Das Buch war über viele Jahre vergriffen, blieb aber weiterhin sehr gefragt. Autor Herbert Jüttemann verfasste nun eine zweite Auflage, die im Verlag Dohr Köln erschienen ist.

Im Buch werden alle Formen von Mechanischem Musikinstrumenten mit sehr vielen Fotos und Abb. wiedergegeben.
Dem Leser wird im Gegensatz zu anderen Werken auch in eigenen Kapiteln ihre Funktionsweise mit vielen Schemazeichnungen detailliert nahegebracht.

1. Auflage 1987

ISBN-10: 3923639716

2. Auflage 2010

ISBN-10: 3936655650
Encyclopedia of
Automatic Musical Instruments

Achtung ! Alles in engl. Sprache.
Mit sehr vielen originalen s/w Fotos.

Über 1000 Seiten (!) Spieldosen/Spieluhren. Walzenspieldosen und Metallplattenspieldosen.

Automaten, selbstspielende Orgeln, Orchestrions, Pianos, die ganze Palette selbstspielender Instrumente mit sehr vielen Informationen.

Das Internationale Standardwerk zu Mechanischen Selbstspielenden Musikinstrumenten.
Q. David Bowers - Vestal-Press/New York

ISBN 0911572082


 Musikautomaten und mechanische Musikinstrumente

H. Weiss-Stauffacher. Zürich 1975, 247 Seiten.
Ein schöner Bildband mit einer Fülle von Musikgeräten und guten Beschreibungen.


 The Musical Box

Dr. Arthur W.J.G. Ord-Hume. USA 1998, 336 Seiten, 600 Abb. Das umfangreiche Werk präsentiert Hersteller, Typen, Notenblätter, eine kompl. Liste amerikanischer und britischer Patente sowie Tips zu Kauf und Reparatur.


 Als die Musikdosen spielten

(Nur noch in Bibliotheken oder Antiquariat erhältlich)
In Zusammenarbeit mit Fredy Baud. Mondo-Verlag AG-Lausanne Sehr informativ im Text mit guten Fotos.


 Die Österreichische Spielwerkmanufaktur im 19. Jahrhundert

(Nur noch in Bibliotheken oder Antiquariat erhältlich)
Luuk Goldhoorn - ISBN 90-9013186-x - Nur Zylinder Musikdosen. Einige Fotos, 175 Seiten.






Zwei interessante Bücher über Mechanische Automaten / Uhren / Puppen / Figuren


 Faszinierende Welt der Automaten

Anette Beyer - Callwey-Verlag ISBN 3-7667-0659-4 - Alles über dieses Thema mit vielen Fotos. 255 Seiten.


 Mechanische Spielfiguren aus vergangenen Zeiten

Andre Soriano - Verlag Sauret/Weber - Gute Ergänzung zu dem obigen Buch. 173 Seiten.


 Antiquarische Büchersuche z.B. hier:



Inhaltsverzeichnis




Spieluhr
Musikdose
Spieldose
Music Box
Speelklok
Speeldoos
Muziekdoosjes
Jewelry Box
Musical Box
